A-Säule innen oben

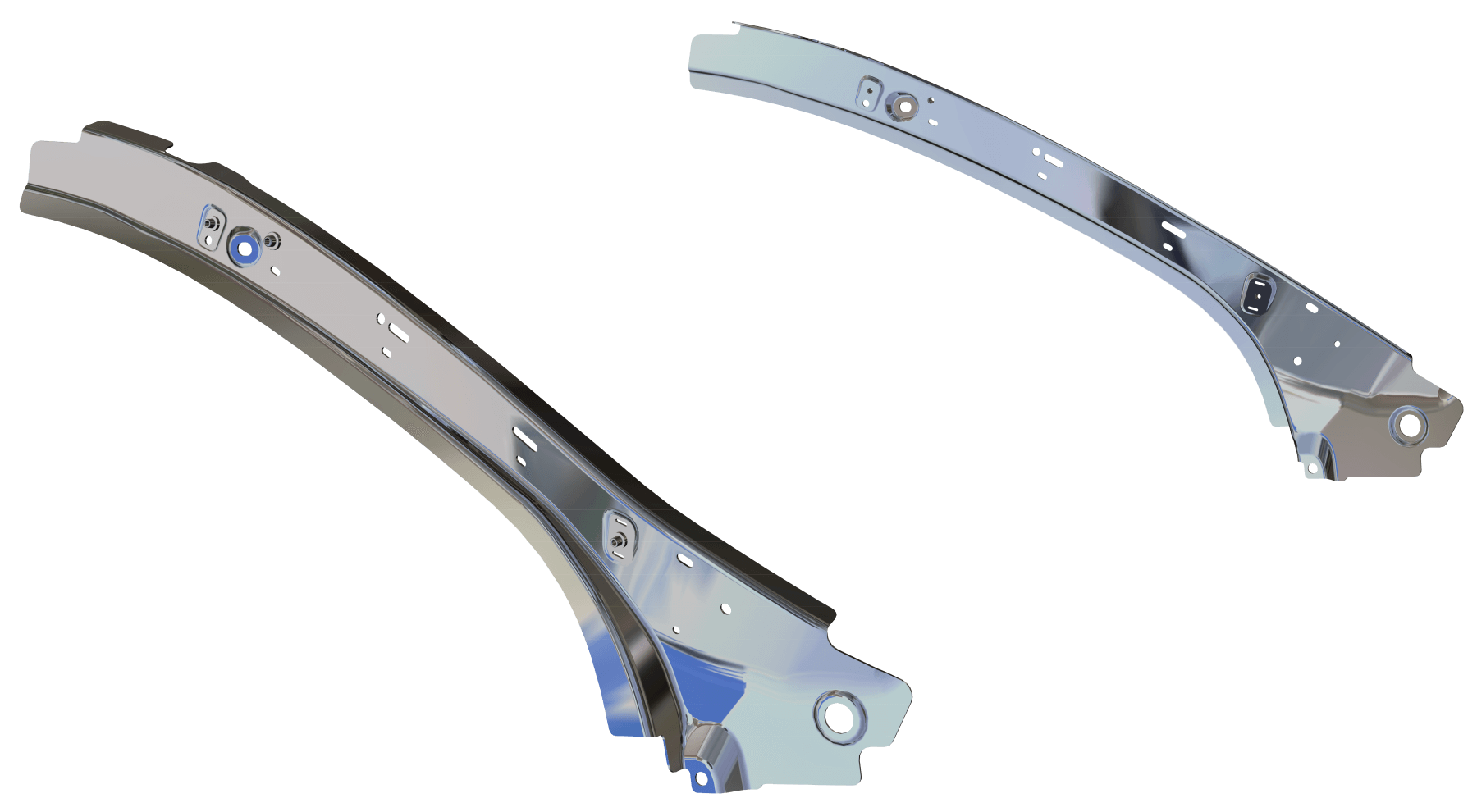

Das innere obere A-Säulenbauteil ist der obere Bereich der inneren Verstärkung der A-Säule in der Rohkarosserie (Body-in-White, BIW) eines Fahrzeugs. Es verbindet den mittleren Abschnitt der A-Säule mit der Dachquertraverse und befindet sich hinter der Windschutzscheibe im Bereich des vorderen Dachabschlusses. Dieses Strukturelement ist entscheidend für die Dachsteifigkeit sowie den Insassenschutz in verschiedenen Unfallszenarien.
Sie erfüllt mehrere entscheidende Funktionen:
-
Dach-Karosserie-Verbindung: Verbindet den unteren und mittleren Bereich der A-Säule mit dem Dachrahmen und dem Windschutzscheibenquerträger und schließt damit den vorderen vertikalen Lastpfad der Karosseriestruktur.
-
Überschlag- und Crashschutz: Trägt wesentlich zur Dachfestigkeit bei und verstärkt die Struktur bei Überschlag- sowie Frontal-Offset-Crashs.
-
Integration von Airbags und Verkleidung: Bietet Montage- bzw. Freiraum für Kopfairbags, Kabelstränge sowie A-Säulen-Verkleidungselemente.
-
NVH und Abdichtung: Unterstützt innere Dichtflächen und reduziert Windgeräusche, Vibrationen sowie das Eindringen von Wasser im Bereich der Windschutzscheibe.
-
Strukturelle Steifigkeit: Erhöht die lokale und globale Steifigkeit des Fahrgastraums, insbesondere im oberen Karosseriebereich, und verbessert dadurch Fahrverhalten und Sicherheit.
Das innere obere A-Säulenbauteil wird typischerweise aus hochfestem oder ultrahochfestem Stahl durch Kaltumformung oder maßgeschneiderte Warmumformverfahren hergestellt. Es wird mit angrenzenden Strukturen – wie dem inneren Dachrahmen, der äußeren A-Säule und Querträgerverstärkungen – mittels Punktschweißen oder Laserschweißen verbunden. Je nach Auslegung kann es zusätzliche Designmerkmale wie Schaumstoffeinsätze oder Crash-Trigger-Elemente enthalten, um die Energieabsorption zu optimieren.
Dieser Bauteil wird mit Technologien wie folgenden hergestellt und montiert:
Warmumformung
Laserschneiden
BODY IN WHITE

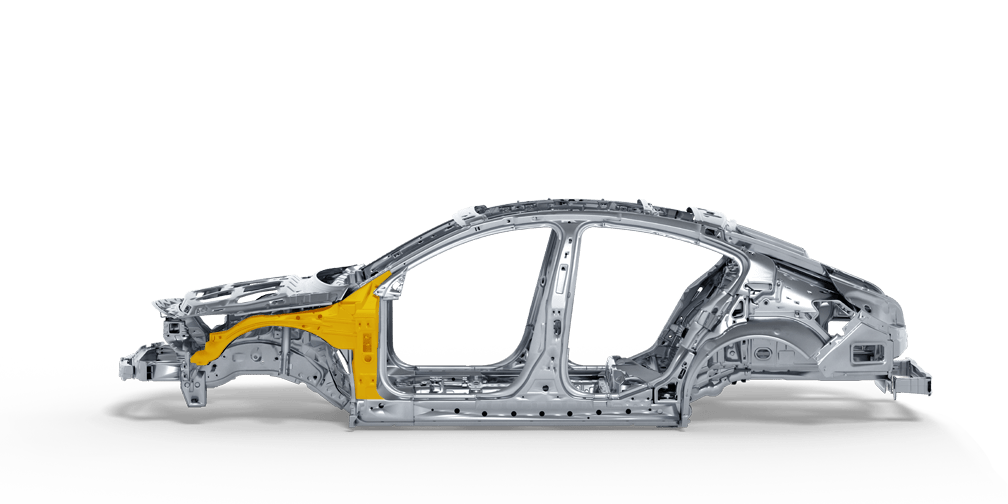

Body in White (BIW) ist die Produktionsphase im Fahrzeugbau, in der die metallische Karosseriestruktur vollständig montiert ist.
BIW umfasst die wichtigsten strukturellen und äußeren Karosseriebauteile, wie Bodenstruktur, Dach, Seitenwände, vordere und hintere Verstärkungen, Säulen (A, B, C), Türrahmen, Motorhaube sowie die Heckklappe (sofern vormontiert).
Diese Bauteile werden mithilfe von Technologien wie Warm- und Kaltumformung, Punktschweißen, Laserschneiden, MIG/MAG-Schweißen, Laserschweißen, Nieten sowie Strukturkleben hergestellt und verbunden.
Die BIW-Konstruktion gewährleistet die Karosseriesteifigkeit, die Sicherheit im Falle einer Kollision, die Maßhaltigkeit und bildet zugleich die Grundlage für weitere Montage- und Oberflächenveredelungsprozesse.
