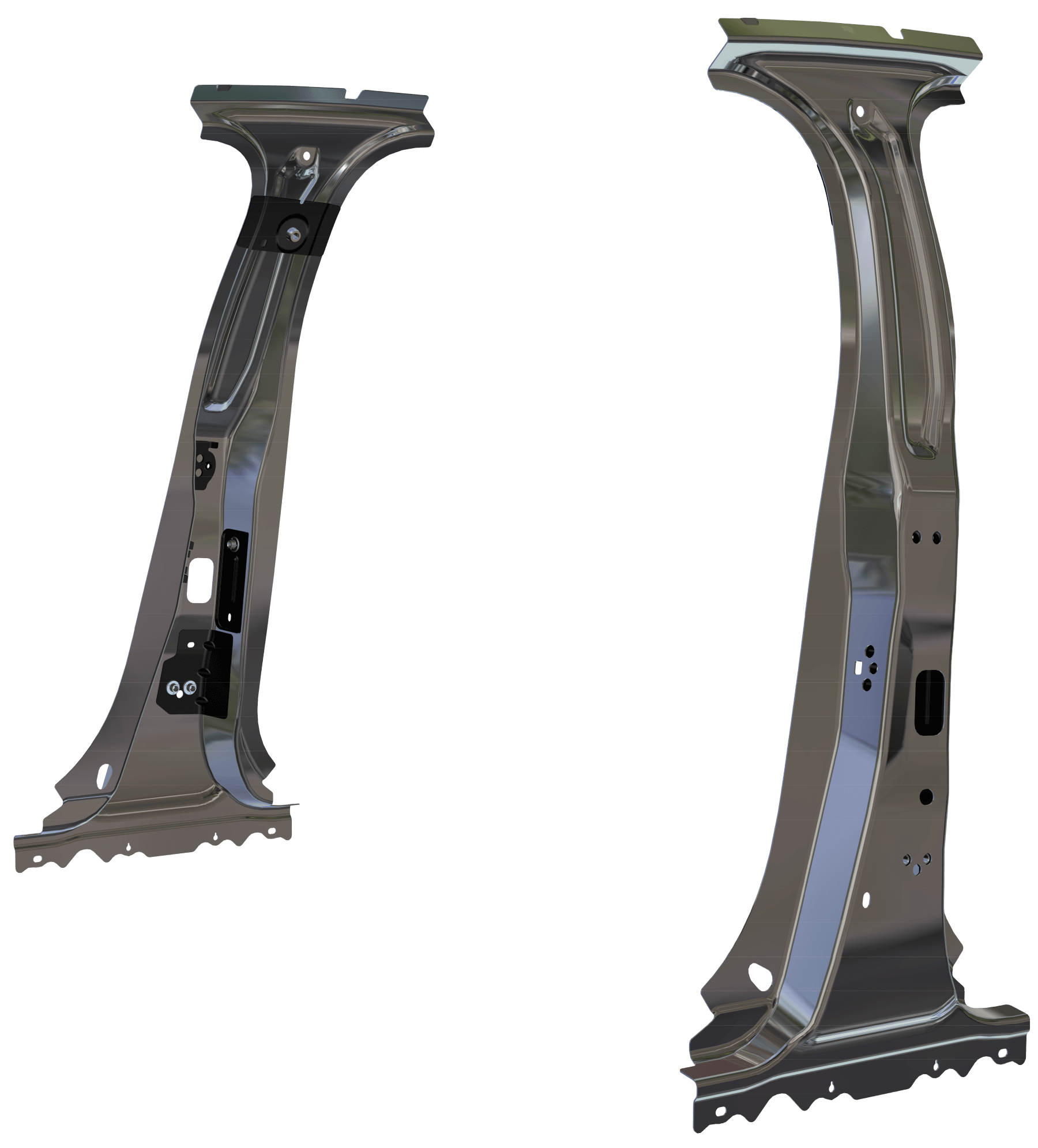

Zespół słupka B

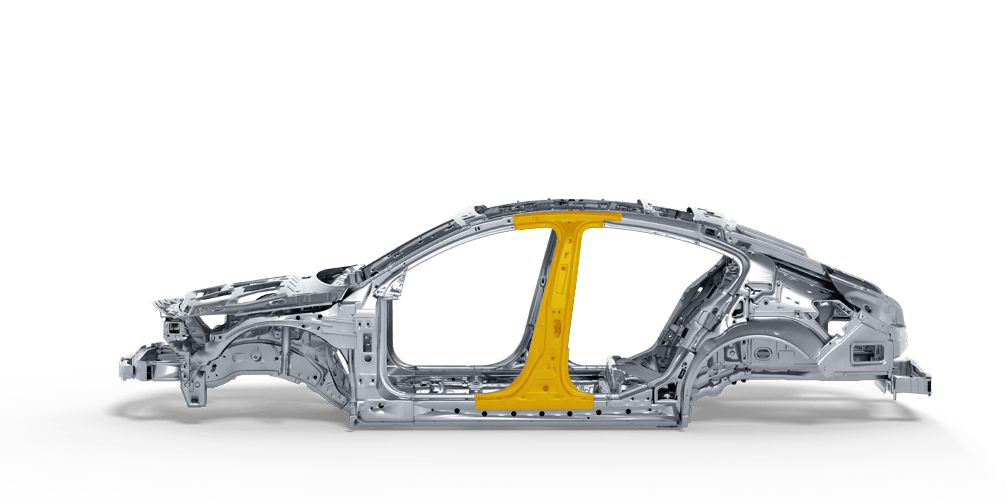

Zespół słupka B (słupek środkowy) jest kluczowym pionowym elementem konstrukcyjnym nadwozia w stanie surowym (Body-in-White, BIW), umieszczonym pomiędzy przednimi a tylnymi drzwiami. Łączy on dach z podłogą oraz progiem bocznym, tworząc centralny punkt przenoszenia obciążeń w bocznej strukturze pojazdu.
Pełni kilka istotnych funkcji:
- Wsparcie strukturalne: Zapewnia pionową wytrzymałość i sztywność kabiny pasażerskiej, przyczyniając się do ogólnej sztywności skrętnej nadwozia.
- Ochrona przy zderzeniach: Stanowi kluczowy element systemu ochrony przy uderzeniach bocznych, szczególnie w kolizjach typu „pole” lub „T-bone”.
- Punkt montażowy: Służy jako baza dla zawiasów drzwi, zamków, mocowań pasów bezpieczeństwa oraz elementów wykończeniowych.
- Przenoszenie obciążeń: Przenosi obciążenia zderzeniowe i eksploatacyjne pomiędzy dachem, podłogą i strukturami bocznymi.
- Bezpieczeństwo pasażerów: Współpracuje z poduszkami powietrznymi i systemami pasów bezpieczeństwa, zwiększając ochronę pasażerów podczas uderzeń.
Zespół słupka B jest zazwyczaj wykonany z ultrawytrzymałej stali lub kombinacji materiałów z wykorzystaniem blach o zmiennej grubości (tailored blanks) i produkowany w procesach tłoczenia na gorąco lub na zimno, często z wewnętrznymi wzmocnieniami umożliwiającymi lokalne pochłanianie energii.
Ten element jest wytwarzany
i montowany z wykorzystaniem
technologii takich jak:
Tłoczenie na gorąco
Cięcie laserowe
Tłoczenie na zimno
Zgrzewanie “Patcha”
Zgrzewanie punktowe
Zgrzewanie garbowe
BODY IN WHITE
Body in White (BIW) to etap w procesie produkcji samochodu, w którym metalowa konstrukcja nadwozia jest w pełni zmontowana.
BIW obejmuje główne elementy strukturalne i zewnętrzne karoserii, takie jak: podłoga, dach, panele boczne, przednie i tylne wzmocnienia, słupki (A, B, C), ramy drzwi, maska silnika oraz pokrywa bagażnika (jeśli są wstępnie zmontowane).
Elementy te są wytwarzane i łączone z wykorzystaniem technologii takich jak: tłoczenie na gorąco i na zimno, zgrzewanie punktowe, cięcie laserowe, spawanie metodami MIG/MAG, spawanie laserowe, nitowanie oraz klejenie strukturalne.
Konstrukcja BIW zapewnia sztywność nadwozia, bezpieczeństwo w razie kolizji, dokładność wymiarową, a także stanowi bazę dla dalszych procesów montażowych i wykończeniowych powierzchni.
