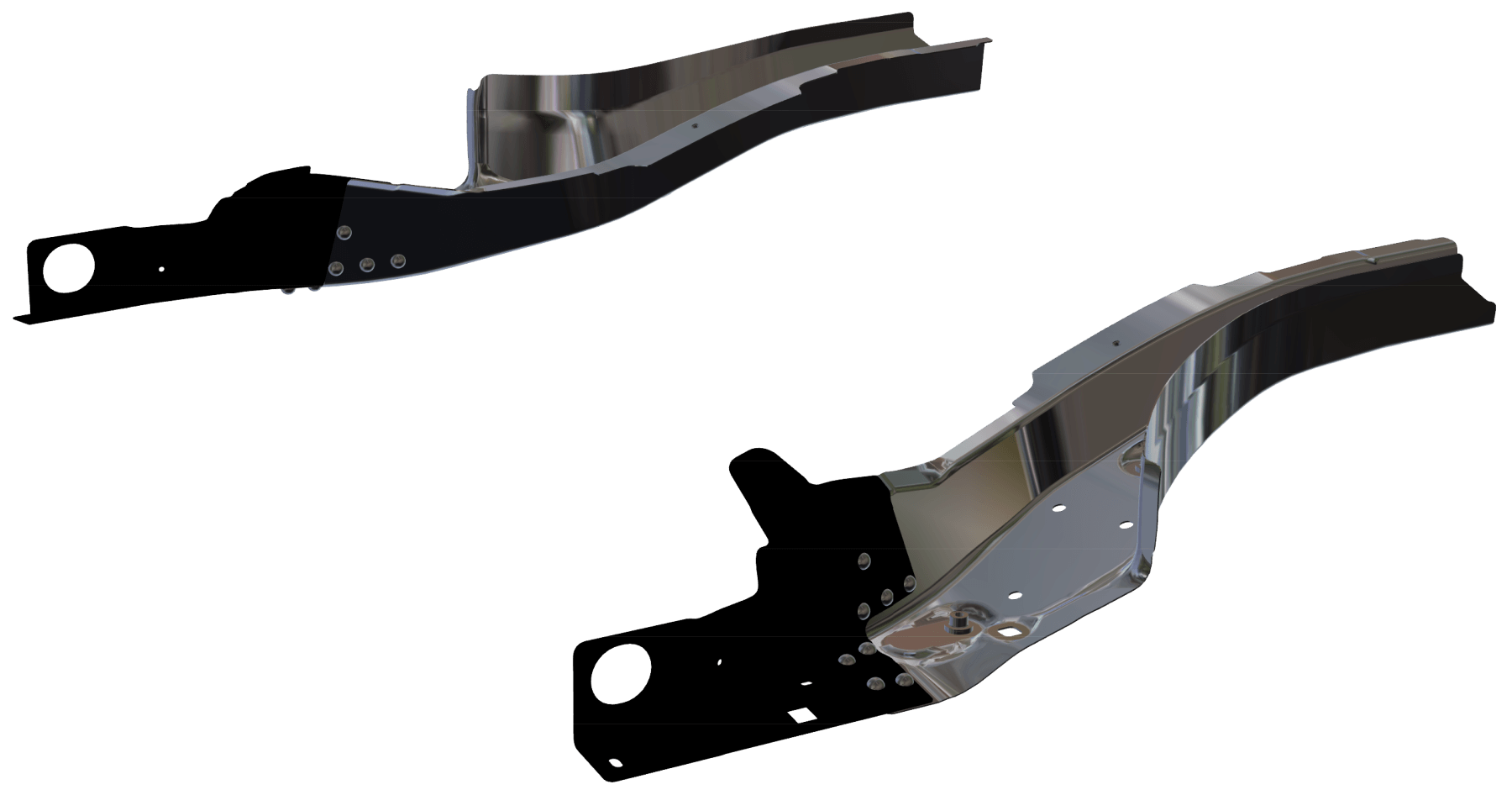

Zespół podłużnicy
Zespół podłużnicy (element wzdłużny) jest kluczowym elementem nośnym konstrukcji nadwozia w stanie surowym (Body-in-White, BIW). Zazwyczaj przebiega wzdłuż dolnej części pojazdu – z przodu lub z tyłu – w kierunku od strefy zderzaka do obszaru kabiny pasażerskiej.
Pełni kilka istotnych funkcji:
- Zarządzanie energią zderzenia: Odgrywa kluczową rolę w pochłanianiu i rozpraszaniu energii podczas zderzeń czołowych lub tylnych.
- Integralność strukturalna: Zapewnia podstawową sztywność wzdłużną i stanowi kluczowy element struktury bezpieczeństwa pojazdu.
- Wsparcie zawieszenia: Służy jako baza montażowa dla elementów zawieszenia, takich jak wahacze lub ramy pomocnicze (subframe).
- Integracja układu napędowego: Może wspierać elementy układu napędowego, takie jak kołyska silnika, mocowania skrzyni biegów lub prowadzenie układu wydechowego.
- Strefy holowania i uderzeń: Często integruje się ze strefami zgniotu, uchwytami holowniczymi oraz belkami zderzaka.
Zespół podłużnicy jest w większości przypadków wykonany z wysokowytrzymałej stali lub aluminium i produkowany metodami tłoczenia, hydroformowania lub ekstruzji, często z lokalnymi wzmocnieniami lub kontrolowanymi strefami zgniotu.
Ten element jest wytwarzany
i montowany z wykorzystaniem
technologii takich jak:
Tłoczenie na gorąco
Cięcie laserowe
Zgrzewanie garbowe
Zgrzewanie punktowe
BODY IN WHITE

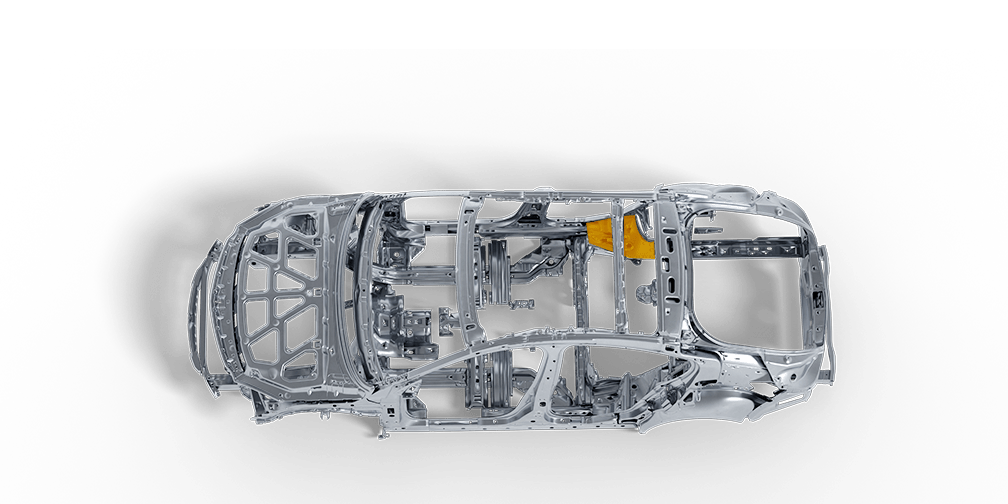

Body in White (BIW) to etap w procesie produkcji samochodu, w którym metalowa konstrukcja nadwozia jest w pełni zmontowana.
BIW obejmuje główne elementy strukturalne i zewnętrzne karoserii, takie jak: podłoga, dach, panele boczne, przednie i tylne wzmocnienia, słupki (A, B, C), ramy drzwi, maska silnika oraz pokrywa bagażnika (jeśli są wstępnie zmontowane).
Elementy te są wytwarzane i łączone z wykorzystaniem technologii takich jak: tłoczenie na gorąco i na zimno, zgrzewanie punktowe, cięcie laserowe, spawanie metodami MIG/MAG, spawanie laserowe, nitowanie oraz klejenie strukturalne.
Konstrukcja BIW zapewnia sztywność nadwozia, bezpieczeństwo w razie kolizji, dokładność wymiarową, a także stanowi bazę dla dalszych procesów montażowych i wykończeniowych powierzchni.
