Mocowanie drzwi

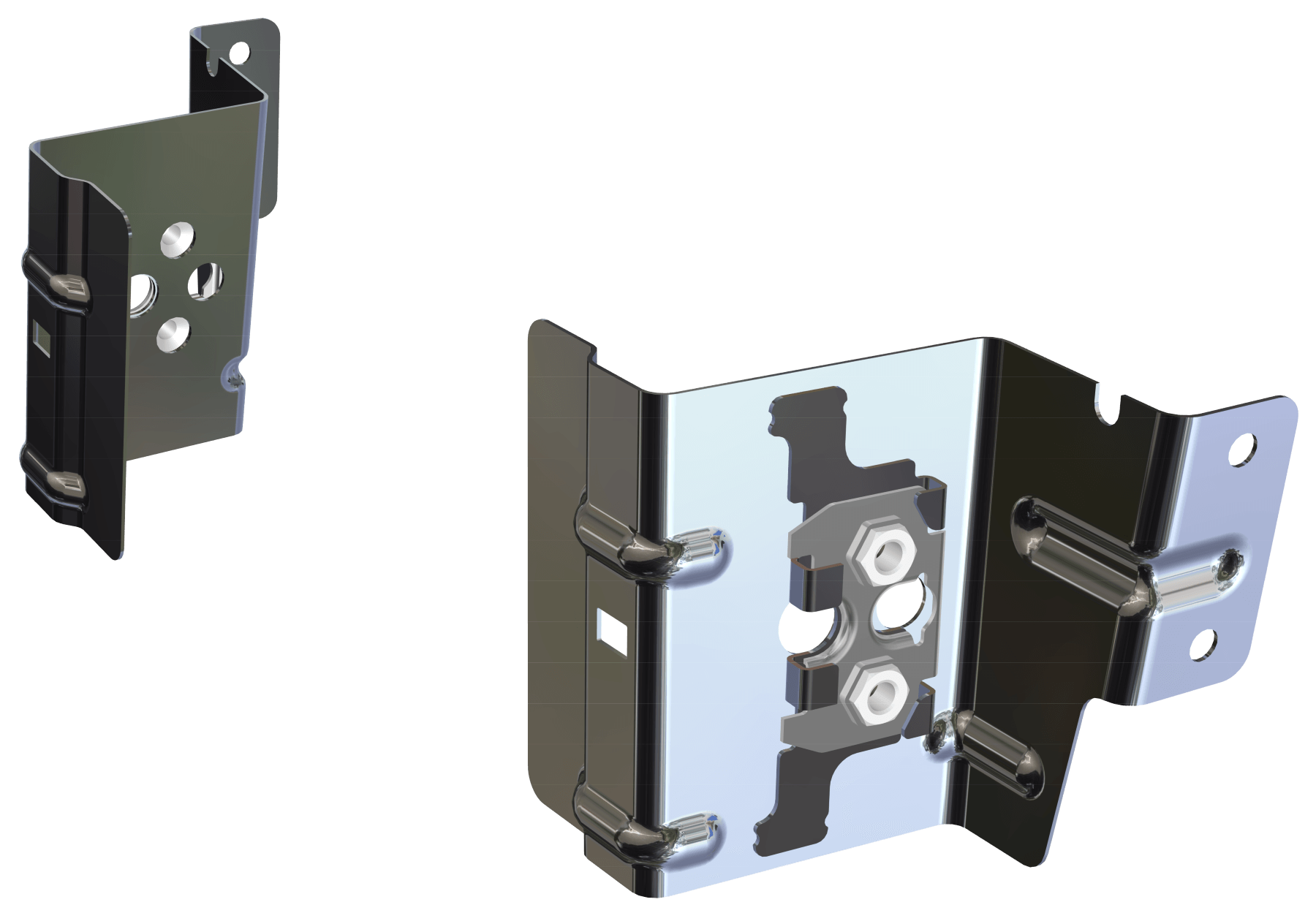

Mocowanie drzwi jest stalowym wspornikiem konstrukcyjnym lub elementem wzmacniającym w nadwoziu w stanie surowym (Body-in-White, BIW), zaprojektowanym w celu zapewnienia bezpiecznej i wymiarowo precyzyjnej powierzchni montażowej do mocowania drzwi pojazdu do struktury nadwozia — zazwyczaj w strefie zawiasów lub zamka.
Pełni kilka istotnych funkcji:
-
Funkcja nośna: Przenosi obciążenia statyczne i dynamiczne z drzwi (masa, siły zamykania, obciążenia aerodynamiczne) do otaczającej struktury nadwozia.
-
Interfejs zawiasów i zamka: Zapewnia wytrzymałą i precyzyjnie zlokalizowaną powierzchnię do przykręcania lub spawania zawiasów drzwi oraz zaczepów zamka, gwarantując prawidłowe ustawienie i działanie drzwi.
-
Zachowanie w zderzeniach: Wspiera bezpieczeństwo w zderzeniach bocznych poprzez wzmocnienie stref o wysokich obciążeniach i poprawę przenoszenia energii.
-
Dokładność montażu: Zapewnia powtarzalne spasowanie i równe szczeliny drzwi w produkcji dzięki ścisłym tolerancjom i kontrolowanej geometrii.
-
Odporność na korozję i zmęczenie: Projektowane tak, aby wytrzymywać cykliczne obciążenia oraz warunki środowiskowe, często z powłokami ochronnymi lub kołnierzami uszczelniającymi.
Element mocowania drzwi jest zazwyczaj wykonywany z wysokowytrzymałej stali w procesie tłoczenia na zimno. Łączony jest z sąsiednimi strukturami BIW — takimi jak słupki A i B lub wewnętrzne elementy boczne — poprzez zgrzewanie punktowe lub spawanie MIG/MAG. W zależności od architektury pojazdu może zawierać nakrętki zgrzewane, płyty wzmacniające lub przetłoczenia zwiększające sztywność i ułatwiające montaż.
Ten element jest wytwarzany
i montowany z wykorzystaniem
technologii takich jak:
Tłoczenie na zimno
Zgrzewanie punktowe
Spawanie łukowe (MAG)
Zgrzewanie garbowe
BODY IN WHITE
Body in White (BIW) to etap w procesie produkcji samochodu, w którym metalowa konstrukcja nadwozia jest w pełni zmontowana.
BIW obejmuje główne elementy strukturalne i zewnętrzne karoserii, takie jak: podłoga, dach, panele boczne, przednie i tylne wzmocnienia, słupki (A, B, C), ramy drzwi, maska silnika oraz pokrywa bagażnika (jeśli są wstępnie zmontowane).
Elementy te są wytwarzane i łączone z wykorzystaniem technologii takich jak: tłoczenie na gorąco i na zimno, zgrzewanie punktowe, cięcie laserowe, spawanie metodami MIG/MAG, spawanie laserowe, nitowanie oraz klejenie strukturalne.
Konstrukcja BIW zapewnia sztywność nadwozia, bezpieczeństwo w razie kolizji, dokładność wymiarową, a także stanowi bazę dla dalszych procesów montażowych i wykończeniowych powierzchni.
