Rama dachu

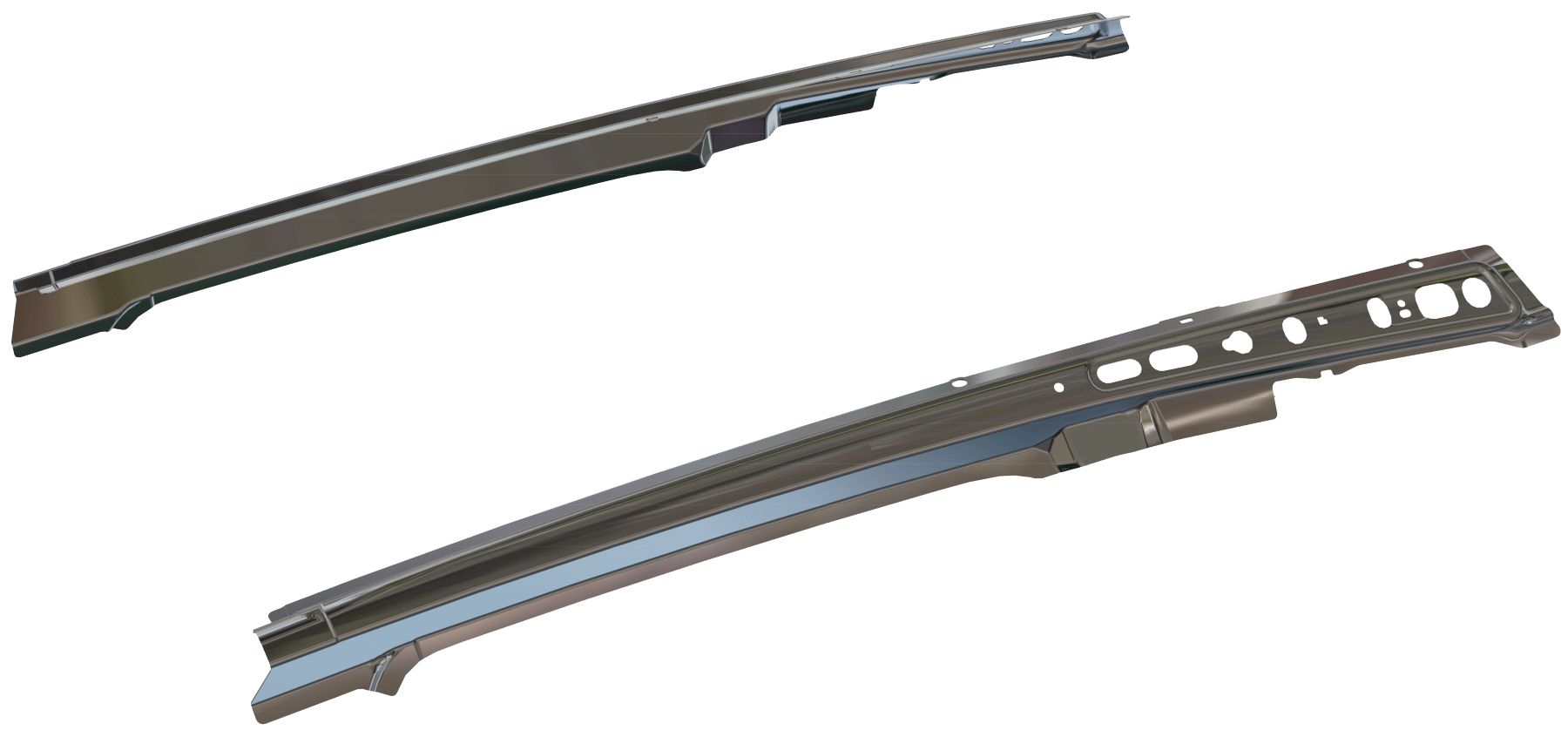

Rama dachu jest kluczowym systemem strukturalnym górnej części nadwozia w stanie surowym (Body-in-White, BIW), tworzącym obwodowe wzmocnienie wokół otworu dachowego. Obejmuje ona kilka połączonych elementów, takich jak boczne podłużnice dachowe, przedni pas dachowy (poprzeczka przedniej szyby), tylny pas dachowy oraz – w zależności od konstrukcji pojazdu – dodatkowe poprzeczne belki dachowe.
Pełni kilka istotnych funkcji:
-
Ochrona przy zgniocie dachu: Zapewnia integralność strukturalną i zdolność przenoszenia obciążeń w scenariuszach dachowania, spełniając globalne normy bezpieczeństwa dotyczące wytrzymałości dachu.
-
Globalna sztywność nadwozia: Zwiększa sztywność skrętną i zginającą całego nadwozia poprzez zamknięcie górnego pierścienia strukturalnego.
-
Przenoszenie energii zderzenia: Rozprowadza siły działające podczas zderzeń (czołowych, bocznych lub dachowania) przez górną strukturę nadwozia oraz przekazuje je do słupków i ram bocznych.
-
Interfejs montażowy: Stanowi bazę montażową dla poszycia dachu, podsufitki, kurtynowych poduszek powietrznych, uchwytów oraz innych elementów wyposażenia wnętrza.
-
Uszczelnienie i NVH: Tworzy ciągłe strefy uszczelnienia wokół otworów drzwiowych i otworu dachowego, redukując hałas wiatru, drgania oraz ryzyko przecieków wody.
Rama dachu jest zazwyczaj montowana z kilku elementów z wysokowytrzymałej stali tłoczonej lub profili rolkowanych, łączonych metodami zgrzewania punktowego, spawania laserowego lub klejenia strukturalnego. W pojazdach z dachem panoramicznym lub szyberdachem rama dachu jest lokalnie wzmacniana w celu kompensacji obniżonej sztywności poszycia dachowego.
Ten element jest wytwarzany
i montowany z wykorzystaniem
technologii takich jak:
Tłoczenie na gorąco
Cięcie laserowe

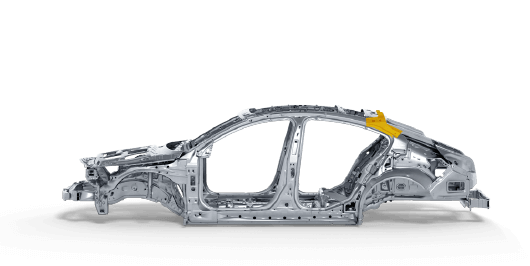

BODY IN WHITE
Body in White (BIW) to etap w procesie produkcji samochodu, w którym metalowa konstrukcja nadwozia jest w pełni zmontowana.
BIW obejmuje główne elementy strukturalne i zewnętrzne karoserii, takie jak: podłoga, dach, panele boczne, przednie i tylne wzmocnienia, słupki (A, B, C), ramy drzwi, maska silnika oraz pokrywa bagażnika (jeśli są wstępnie zmontowane).
Elementy te są wytwarzane i łączone z wykorzystaniem technologii takich jak: tłoczenie na gorąco i na zimno, zgrzewanie punktowe, cięcie laserowe, spawanie metodami MIG/MAG, spawanie laserowe, nitowanie oraz klejenie strukturalne.
Konstrukcja BIW zapewnia sztywność nadwozia, bezpieczeństwo w razie kolizji, dokładność wymiarową, a także stanowi bazę dla dalszych procesów montażowych i wykończeniowych powierzchni.
